Rotationskörper

Einführung - Ellipsen zeichnen

Step by Step mit der Zeichenschrittmethode

AUFGABE - SCHUBSTANGENKOPF Raumbild

TZ3DRotEinfuehrungEllipsenzeichnenSchub_

Adobe Acrobat Dokument 94.1 KB

Download

Lösung - SCHUBSTANGENKOPF Raumbild

TZ3DRotEinfuehrungEllipsenzeichnenSchub_

Adobe Acrobat Dokument 230.3 KB

Download

Zylinder

All-in-one (Projekt Lisa) - Zylinder mit
Nut, Abschrägung, Stufe, Bohrung, Sackloch, Durchbruch

AUFGABE ALL-in-one (Projekt Lisa)

CAD All-in-one-RotationLisa Aufgabe27112

Adobe Acrobat Dokument 91.6 KB

Download

LÖSUNG MegaCAD - All-in-one (Projekt Lisa)

CAD All-in-one-RotationLisa Loesg271122.

exe File 676.5 KB

Download

Maschinen-/Anlagenbau

3-Tafelbild + Raumbild

AUFGABE - FLANSCH Abfüllanlage

TZ3DRotFlansch_Aufgabe.pdf

Adobe Acrobat Dokument 254.6 KB

Download

LÖSUNG - FLANSCH Abfüllanlage

TZ3DRotFlansch_Loesung.pdf

Adobe Acrobat Dokument 257.6 KB

Download

AUFGABE - ZUGSTANGENGABEL

TZ3DRotZugstangengabel_Aufgabe.pdf

Adobe Acrobat Dokument 257.6 KB

Download

LÖSUNG - ZUGSTANGENGABEL Isometrie

TZ3DRotZugstangengabel-Isometrie_Loesung

Adobe Acrobat Dokument 292.1 KB

Download

LÖSUNG - ZUGSTANGENGABEL Dimetrie

TZ3DRotZugstangengabel-Dimetrie_Loesung.

Adobe Acrobat Dokument 461.1 KB

Download

Durchdringung - Steckung

3-Tafelbild + Abwicklung (wahre Größe der Deckfläche)

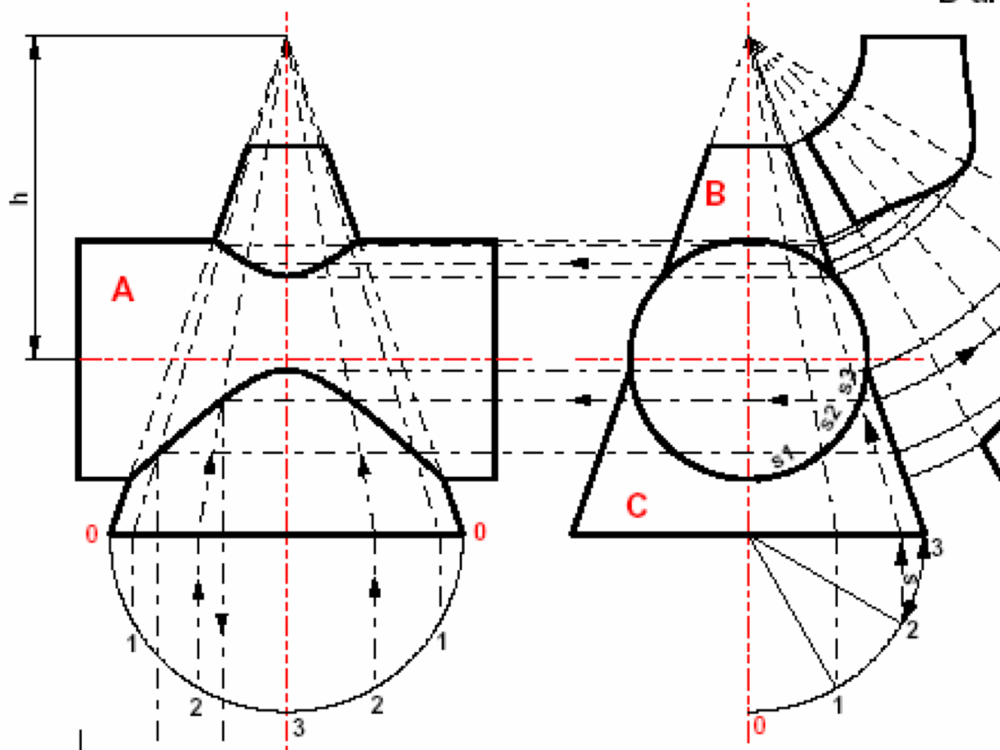

INFO - ZYLINDER mit ZYLINDER

TZ3DRotDurchdringZylinder-Zylinder_Aufga

Adobe Acrobat Dokument 45.9 KB

Download

INFO - KEGEL mit ZYLINDER

TZ3DRotDurchdring Kegel-Zylinder_Aufgabe

Adobe Acrobat Dokument 41.8 KB

Download
